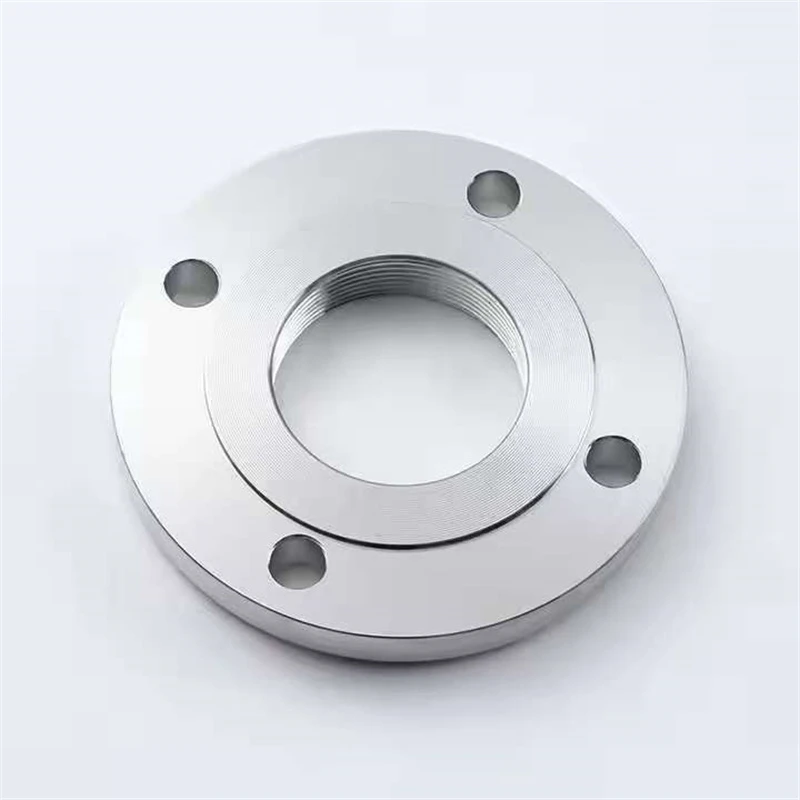

Nerūdijančio plieno vamzdžio flanšas
Produkto apžvalga
Nerūdijančio plieno vamzdžio flanšas yra kaltinis arba išlietas žiedas, naudojamas vamzdynų sekcijoms, vožtuvams ar siurbliams sujungti pagal apibrėžtus slėgio rodiklius.
Techninės specifikacijos
|
Parametrų kategorija |
Techninis parametras |
Tipinė specifikacija / vertė |
|
Generolas |
Produkto pavadinimas |
Nerūdijančio plieno vamzdžio flanšas |
|
Gamybos standartas |
ASME B16.5 / ASTM A182 |
|
|
Dydis ir struktūra |
Nominalus skersmuo (NPS) |
2 colių (DN50) |
|
Flanšo tipas |
Suvirinimo kaklelis (WN) |
|
|
Apdailos tipas |
Pakeltas veidas (RF) |
|
|
Išorinis skersmuo (D) |
150 mm (6,00 colių) |
|
|
Storis (t) |
17,5 mm (0,69 colio) |
|
|
Stebulės skersmuo (X) |
84 mm (3,31 colio) |
|
|
Angos skersmuo (B) |
52,5 mm (2,07 colio) |
|
|
Ilgis per stebulę (Y) |
68 mm (2,69 colio) |
|
|
Varžto duomenys |
Varžtų skylių skaičius |
4 skylės |
|
Varžto skylės skersmuo |
19 mm (0,75 colio) |
|
|
Varžto apskritimo skersmuo (BCD/W) |
120,7 mm (4,75 colio) |
|
|
Skylių išlyginimas / ekscentriškumas |
Mažesnis arba lygus 0,8 mm |
|
|
Slėgio įvertinimas |
Slėgio klasė |
150 klasė |
|
Maksimalus darbinis slėgis |
19,0 baro (275 psi) prie 38 laipsnių |
|
|
Medžiagos savybės |
Medžiagos klasė |
ASTM A182 F316 / F316L |
|
Tempimo stiprumas |
Didesnis arba lygus 485 MPa (70 ksi) |
|
|
Derlingumo stiprumas |
Didesnis arba lygus 170 MPa (25 ksi) |
|
|
Kietumas |
Mažesnė arba lygi 187 HBW |
|
|
Paviršius ir sandarinimas |
RF paviršiaus šiurkštumas |
3,2–6,3 μm (125–250 AARH) |
|
Apžiūra |
NDT (neardomasis bandymas{0}}) |
UT / PT |
Gamyba ir pajėgumai
Gamybos procesas
Kalimas:Indukcija{0}}šildomi ruošiniai yra kaliami įvairiomis kryptimis, siekiant pagerinti vidinį grūdų srautą ir tankį.
Terminis apdorojimas:Atkaitinimas tirpalu 1040 laipsnių - 1150 laipsniu, po kurio seka gesinimas vandeniu, sudaro austenitinę mikrostruktūrą.
CNC apdirbimas:CNC tekinimo staklės ir kelių{0}}ašių gręžimo mašinos sandarinimo paviršiai ir varžtų skylės pagal brėžinio leistinus nuokrypius.
Talpos duomenys
Metinis pajėgumas:18 000 metrinių tonų per metus
Priemonės zona:25 500 kvadratinių metrų
Kalimo įranga:2 automatizuotos linijos (1600T ir 4000T hidrauliniai presai)
Apdirbimo įranga:42 CNC tekinimo, frezavimo ir indeksavimo gręžimo centrai
Testavimo infrastruktūra:Vidinė{0}}laboratorija su spektrometrais (PMI), UT defektų detektoriais ir tempimo testeriais
Atitiktis ir sertifikavimas
|
Sertifikavimas / Standartas |
Atitikties taikymo sritis |
|
ISO 9001 |
Kokybės valdymo sistema ir gamybos nuoseklumas |
|
PED 2014/68/ES |
Slėginės įrangos saugos atitiktis ES rinkoms |
|
LT 10204 3.1 |
Medžiagų atsekamumo ir patikrinimo sertifikatai |
|
ISO 14001 ir 45001 |
Aplinkos ir darbuotojų sveikatos bei saugos valdymas |
|
TÜV / Lloyd's Register |
Trečiosios šalies{0}} gamyklos audito ir produkto patvirtinimo ataskaitos |
|
ASTM A262 |
Nerūdijančio plieno atsparumo korozijai patikra |
Patikra ir bandymai
Ultragarsinis patikrinimas
Atliekant tūrinį bandymą nustatomi paviršiaus trūkumai, mažesni nei 0,5 % pagal priėmimo kriterijus.
Paviršiaus šiurkštumo patikrinimas
Profilometrai patvirtina, kad 3,2–6,3 µm apdaila atitinka ASME B16.5 sandarinimo kriterijus.
Matmenų valdymas
CMM indeksavimas riboja varžtų{0}}angų ekscentriškumą iki Mažiau nei 0,8 mm arba lygų jam, kad atitiktų standartinį išdėstymą.
Teigiamas medžiagos identifikavimas (PMI)
XRF lydinio patikra patvirtina cheminę sudėtį ir klasės atitiktį.
Tarpkristalinės korozijos bandymas
Standartiniai ASTM A262 praktiniai vertinimai patvirtina tirpalo atkaitinimo efektyvumą ir grūdelių struktūros atitiktį.
Hidrostatinis bandymas
Slėgio izoliavimo patikrinimai patvirtina konstrukcijos vientisumą esant standartinėms bandymo apkrovoms.
Pramoniniai pritaikymai
|
Taikymo laukas |
Tipiškas naudojimas |
Pagrindiniai privalumai |
|
Naftos chemijos pramonė |
Aukšto slėgio{0}}rafinavimo vamzdynų ir distiliavimo sistemų sujungimas |
Atsparumas korozijai esant aukštam{0}}angliavandenilių slėgiui |
|
Vandens valymas |
Sujungimas su gėlinimo vamzdynais ir didelio{0}}srauto siurbimo sistemomis |
Atsparumas oksidacijai didelio srauto{0}}apdorotame vandenyje |
|
Maistas ir gėrimai |
Sanitarinių perdirbimo linijų ir sandėliavimo/maišymo rezervuarų sujungimas |
Paviršiaus apdaila atitinka sanitarinius standartus |
|
Jūrų inžinerija |
Jūros platformų ir jūros vandens aušinimo vamzdynų tvirtinimas |
Atsparumas chlorido duobėms ir plyšiams korozijai |
|
Energijos gamyba |
Garo turbinų linijų ir katilų tiekimo vandens sistemų sujungimas |
Naudojamas aukštos temperatūros ir slėgio sąlygomis |
Tiekimo grandinė ir logistika
Eksporto pakuotė
Tinkami plaukioti mediniai dėklai su vidine drėgmei{0}}saugiančia pakuote, atitinkančia tarptautinius gabenimo standartus.
01
Žaliavų inventorizacija
Standartinės kalimo ruošinių saugos atsargos apsaugo nuo gamybos grafikų{0}}pristatymo laiko nepastovumo.
02
Muitinės laikymasis
Išsami eksporto dokumentacija atitinka norminius reikalavimus dėl muitinės formalumų pasaulio uostuose.
03
Stebėjimas realiuoju-laiku
Integruotos logistikos sistemos užtikrina skaidrų stebėjimą nuo išsiuntimo iki pristatymo.
04
Lanksčios pristatymo galimybės
Įkurtos partnerystės palaiko įvairius LCL, FCL ir oro krovinių vežimo reikalavimus.
05
DUK
Kl.: Ar galite pateikti malūno bandymo sertifikatus pagal EN 10204 3.1?
A: Taip, originalūs medžiagų bandymo sertifikatai, nurodantys cheminę sudėtį ir mechanines savybes, pridedami prie kiekvienos siuntos.
Kl .: koks yra įprastas standartinio 20 pėdų konteinerio užsakymo pristatymo laikas?
A: Gamybai ir pakavimui paprastai reikia 30–45 dienų, priklausomai nuo konkretaus dydžio maišymo.
Kl.: ar sutinkate{0}}, kad jūsų gamykloje SGS arba BV atliktų trečiųjų šalių patikras?
A: Mes priimame išorės inspektorius matmenų patikrinimams, vizualiniam įvertinimui ir medžiagų liudininkų bandymams.
Kl .: Kaip apsaugoti iškilusius veidus nuo pažeidimų tarptautinio tranzito metu?
A. Prieš pakuojant į medinius dėklus, sandarinimo paviršiai padengiami rūdžių -prevencine alyvos danga ir tvirtais-plastikiniais dangteliais.
Kl.: Ar galite pagaminti nestandartinių matmenų-pagal individualius techninius brėžinius?
A: Mūsų inžinierių komanda peržiūri pasirinktinius brėžinius, kad atitiktų konkrečius tolerancijos ir apdirbimo profilio reikalavimus.
K: Kokie žymėjimo metodai naudojami dydžiui, slėgio įvertinimui ir šilumos skaičiams?
A. Pagal ASME kriterijus ant flanšų išilgai išorinio ratlankio profilio yra aiškus ir nuolatinis mažo{0}}įtempimo žymėjimas.
Kl.: ar suvirinimo kakliukai yra iš anksto{0}}nuožulnūs pagal konkretų planavimo storį, pvz., Schedule 40S?
A: Taip, mes apdirbame suvirinimo galus, kad tiksliai atitiktų jūsų nurodytą vamzdžio sienelės storio grafiką.
